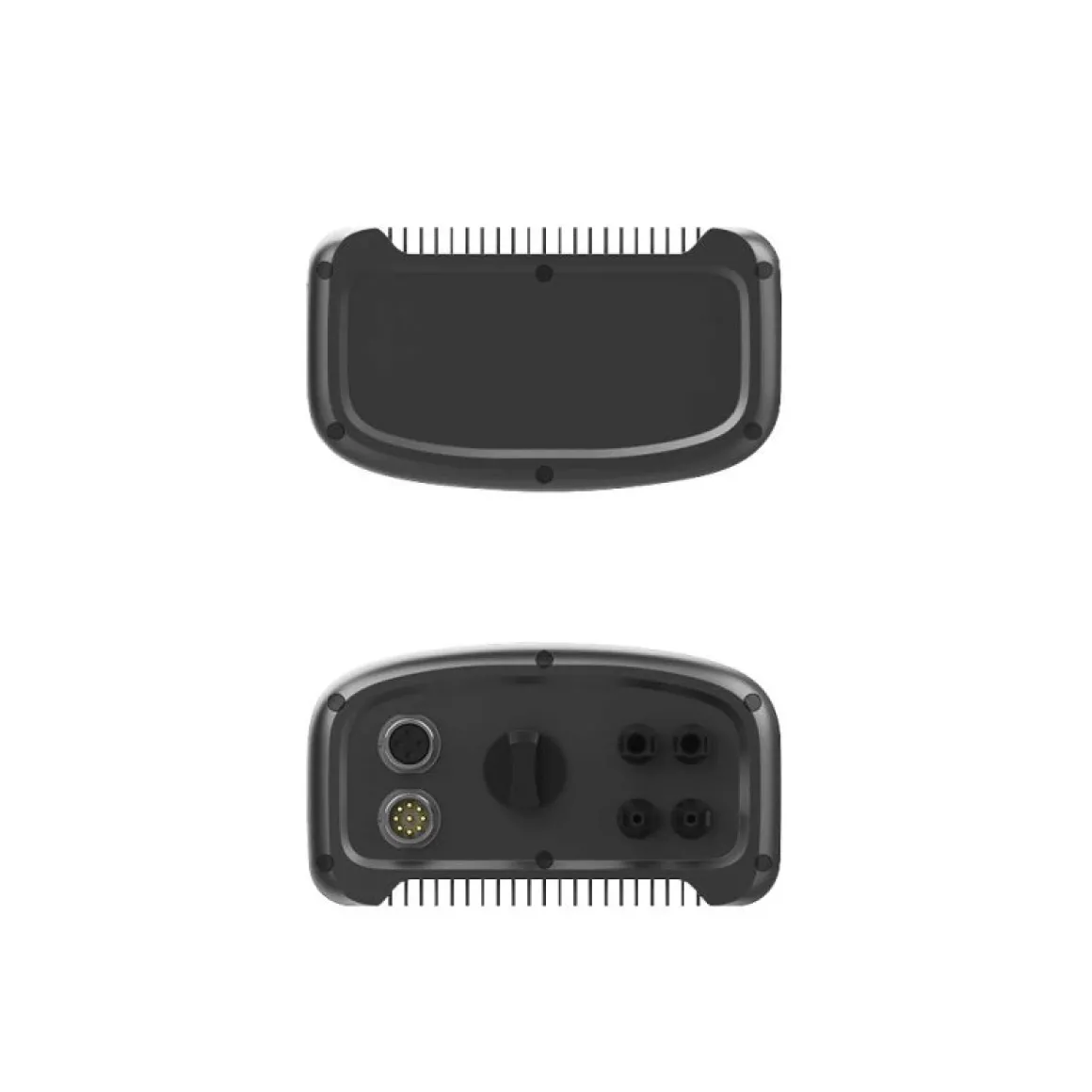

12345 Bluetti D300S PV drop down Module

Das Bluetti D300S PV-Drop-Down-Modul ist für die Bluetti EP500 Pro und die Bluetti AC300 geeignet. Mit dem D300S ist es möglich, Solarmodule an eines dieser Bluetti Kraftwerke anzuschließen. Das D300S wandelt die Eingangsspannung von den Solarmodulen in 120V mit einer maximalen Leistung von 3000 Watt um.

Installation der Bluetti D300S
Folgen Sie den fünf Schritten unten, um das Bluetti D300S zu installieren.

Schritt 1: Schalten Sie den Schalter aus.
Lassen Sie den Hauptschalter des D300S – während der Installation – in der Aus-Position, um die Sicherheit während der Installation zu gewährleisten.

Schritt 2: Installieren Sie die Solarmodule auf der Energiestation
Gehen Sie auf dem digitalen Bildschirm der Stromversorgungseinheit zu Einstellungen > Klicken Sie sowohl bei DC1 Eingangsquelle als auch bei DC2 Eingangsquelle auf Sonstige > Drücken Sie bei PV Parallel Enable auf EIN.

Schritt 3: Anschließen der Kabel
Schließen Sie die Aufdach-Solarmodule an das D300S an. Vergewissern Sie sich, dass eine Gruppe von Solarmodulen an PV1 und die andere Gruppe von Solarmodulen an PV2 angeschlossen ist.

Schritt 4: Verbinden Sie das Kraftwerk mit dem D300S
Schließen Sie die EP500Pro oder AC300 mit dem DC-Ausgangskabel an das D300S an (dieses Kabel wird mitgeliefert).

Schritt 5: Schalten Sie den Schalter von ON
Schalten Sie den Schalter von AUS auf EIN, um das Solarladesystem zu aktivieren.

Das Handbuch zeigt diesen Weg mit Bildern. Dieses Handbuch ist im Lieferumfang Ihrer Bestellung enthalten oder Sie können es unten herunterladen.Zusätzliche Informationen

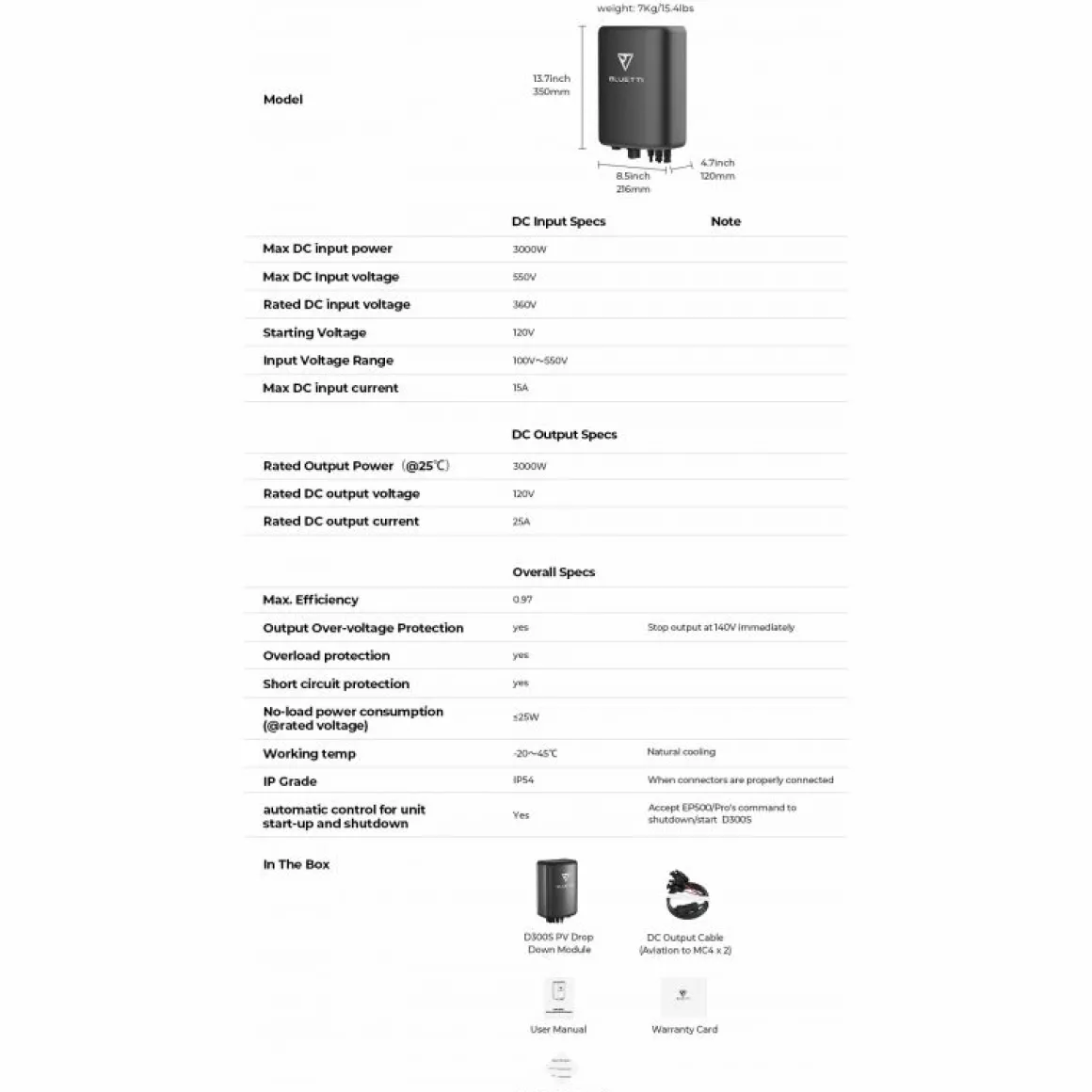

Marke – Bluetti
Nennspannung des Systems – 15A
Batteriestrom – Min. 120V
Maximale Leistung Solarmodul 12V – 3000 W
Maximale Spannung des Solarmoduls – 550 V (min. 120 V)
Abmessungen – 21,6 x 12 x 35 cm
Gewicht – 7 kg

Artikelnummer	29601911
EAN	6096046393385
Artikelnummer Hersteller	6096046393385
Marke	Bluetti

Höhe	35 cm
Länge	21.6 cm
Breite	12 cm
Farbe	Schwarz
